حلول القطر الكبير

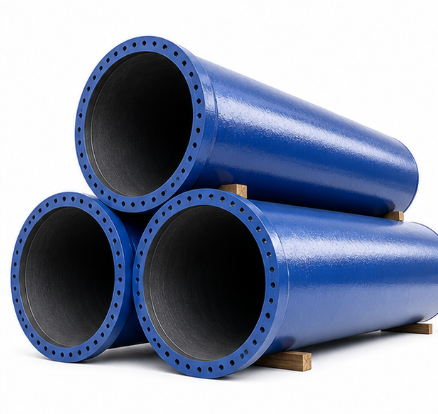

أنابيب حديدية قابلة للسحب بقطر كبير- تم تصميمها خصيصًا لنقل المياه بكميات كبيرة ذات ضغط عالي، وأنابيب المياه الخام، ومشاريع البنية التحتية الكبرى. متوفر بدفع مرن-على الوصلات أو أنظمة الوصلات المقيدة لظروف التثبيت الصعبة.
ميزات المنتج
قدرة تصنيع بقطر كبير-: خط إنتاج مخصص قادر على صب الأنابيب بالطرد المركزي حتى DN2600، مما يلبي متطلبات البنية التحتية الرئيسية لنقل المياه.
أداء الضغط العالي-: تتوفر فئات ضغط متعددة تصل إلى PN35، مما يتيح التطبيق في أنظمة -أنابيب النقل الرئيسية والجاذبية العالية- مع تغييرات كبيرة في الارتفاع.
تعدد استخدامات نظام المفاصل: تتضمن الخيارات -مفاصل الدفع-من النوع T للتركيب المدفون القياسي، والمفاصل المقيدة من النوع K-للتطبيقات المقاومة للدفع-، وأنظمة التثبيت الذاتي-لطرق التثبيت بدون خنادق.
القوة الهيكلية ومقاومة الصدمات: توفر تعدين الحديد المرن خصائص ميكانيكية فائقة مقارنةً بمواد الأنابيب ذات القطر الكبير -البديلة، مع مقاومة متأصلة لأحمال الصدمات وارتفاع الضغط.
الحماية من التآكل الخارجي: طلاء إيبوكسي - مترابط (بحد أدنى 300 ميكرون) أو مادة تمهيدية غنية بالزنك - مع طبقة نهائية من الإيبوكسي وفقًا لمعيار ISO 8179، مما يوفر عمر خدمة ممتدًا في ظروف التربة القاسية.
البطانة الداخلية: تضمن بطانة الملاط الأسمنتي عالي الأداء-وفقًا لمعيار ISO 4179 كفاءة هيدروليكية مستدامة وحماية جودة المياه.
التعامل مع الخدمة الشاقة-: تم تصميمه باستخدام هندسة المقبس المعززة وشروط الرفع لاستيعاب الوزن الكبير لأقسام الأنابيب ذات القطر الكبير- أثناء النقل والتركيب.
التطبيقات الرئيسية
أنظمة المياه البلدية
نقل مياه الشرب بشكل آمن. توزيع مياه مكافحة الحرائق بشكل موثوق.
01
شبكات الصرف الصحي
تحريك الصرف الصحي الصناعي بكفاءة. مقاومة التآكل الكيميائي بشكل كامل.
02
عمليات التعدين
التعامل مع نقل الملاط بشكل مثالي. تحمل المواد الكاشطة بسهولة.
03
محطات توليد الطاقة
تعميم مياه التبريد بشكل فعال. دعم العمليات الحرارية بشكل موثوق.
04
مشاريع الري
توصيل المياه الزراعية باستمرار. خدمة مساحات زراعية كبيرة.
05
جدول معلمات المنتج
|
المعلمة |
مواصفة |
|
اسم المنتج |
أنابيب حديد الدكتايل |
|
نطاق الحجم (DN) |
الاسم المميز1600 - DN2600 |
|
مادة |
حديد الدكتايل |
|
نوع مشترك |
T-النوع / K-النوع / ذو حواف |
|
الطول القياسي |
6 متر |
|
فئة الضغط |
K9 / C25 / C30 |
|
بطانة داخلية |
ملاط الأسمنت |
|
طلاء خارجي |
زنك-ألومنيوم + بيتومين |
|
معيار |
غيغابايت / تي 26081، إسو 2531 |
|
أقصى ضغط |
2.5 ميجا باسكال |
توافق الوسائط
مناسبة لمياه الشرب والمياه الخام ومياه الصرف الصحي المعالجة ومياه التبريد الصناعية. بالنسبة للوسائط العدوانية أو التطبيقات المتخصصة، تتوفر بطانات داخلية بديلة مثل الإيبوكسي أو البولي يوريثين.
ضمان الجودة
مصنعنا يغطي 300 فدان. نحن نوظف 800 عامل ماهر. يضم فريقنا 20 مديرًا. لدينا 36 متخصصًا في الجودة. استثماراتنا تتجاوز 600 مليون يوان. نحن نحمل شهادات متعددة. جميع المنتجات تلبي معايير صارمة.
مواد
جسم الأنبوب: درجة حديد الدكتايل EN-GJS-400-15 أو EN-GJS-450-10 (ISO 1083 / ASTM A536)
الحشية: EPDM (معتمد لمياه الشرب) للمفاصل من النوع T- والنوع K-
مكونات تقييد الحركة (إن وجدت): قطاعات القفل المصنوعة من الفولاذ المقاوم للصدأ SS304 أو SS316
الطلاء الخارجي: -إيبوكسي مرتبط بالانصهار (FBE) وفقًا لمعيار ISO 8179، أو مادة تمهيدية غنية بالزنك- مع طبقة نهائية من الإيبوكسي
البطانة الداخلية: ملاط أسمنتي وفقًا للمواصفة ISO 4179 / EN 545
اختبار الأداء
اختبار الضغط الهيدروستاتيكي: يخضع كل طول أنبوب لاختبار ضغط المصنع وفقًا لمتطلبات ISO 2531 / EN 545، مع ضغط اختبار 1.5 مرة من الضغط الاسمي
التحقق من الخصائص الميكانيكية: اختبار قوة الشد وقوة الخضوع والاستطالة لكل دفعة للتحقق من الامتثال للمواصفة ISO 1083
تحليل البنية المجهرية: فحص المعادن للتأكد من نسبة العقيدات وبنية الجرافيت
فحص الطلاء: الكشف عن العطل، وقياس السمك، واختبار الالتصاق للطلاءات الخارجية
ضمان الجودة
فحص البطانة: التحقق من السُمك، وتقييم تشطيب السطح، واختبار الالتصاق لبطانة الملاط الأسمنتي
اختبار سلامة المفاصل: اختبار التجميع والضغط للأنظمة المشتركة للتحقق من أداء الختم
التفتيش من جانب -الطرف الثالث: متوفر عند الطلب من خلال وكالات التفتيش المعينة من SGS أو BV أو العملاء-
إمكانية تتبع المواد: شهادة EN 10204 Type 3.1 المقدمة لكل دفعة إنتاج
