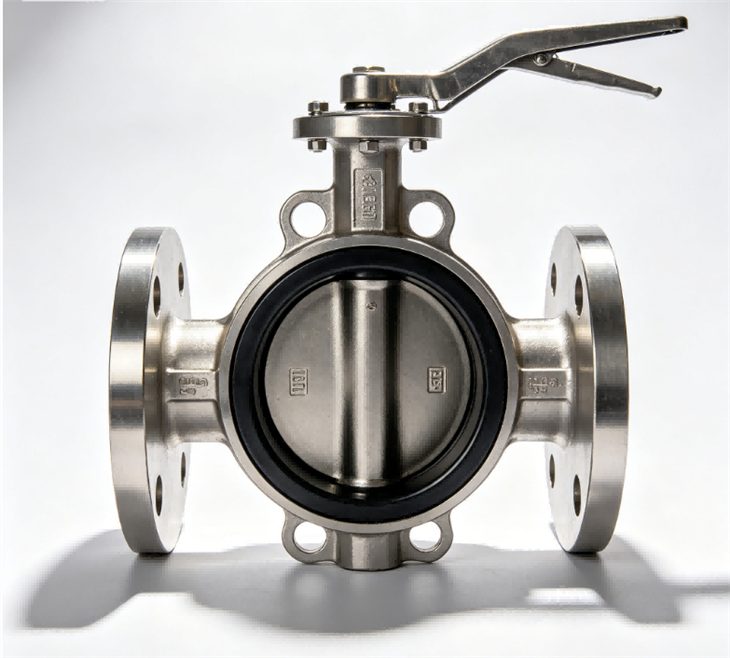

صمام الفراشة اليدوي من نوع الرقاقة



صمام فراشة يدوي للرقاقة -للتشغيل والإيقاف وخدمة الاختناق. اختر مقبض الرافعة للأحجام الصغيرة أو الترس الدودي للأنابيب الكبيرة. تصميم مقعد ناعم بدون تسريب.



غرض	مواصفة
نوع الصمام	صمام فراشة الويفر اليدوي
عملية	رافعة يدوية (DN50-DN300) / ترس دودي (DN200-DN1200)
الحجم الاسمي	DN50 – DN1200
تصنيف الضغط	PN10 / PN16 / ANSI150
نوع الاتصال	رقاقة (بين الشفاه)
مادة الجسم	ASTM A536 / EN GJS-450 حديد الدكتايل
مادة القرص	SS304 / SS316 / حديد الدكتايل المطلي
مادة المقعد	EPDM/NBR/FKM/PTFE
المواد الجذعية	SS304 / SS316
وجها لوجه	ISO 5752 السلسلة 20 (الرقاقة)
شفة أعلى	ISO 5211 (لتحويل المشغل)
طلاء	الايبوكسي المرتبط بالانصهار (250-300 ميكرون)
المعايير	آيزو 5752 / إن 593 / أبي 609



خياران يدويان يغطيان جميع الأحجام
مقبض الرافعة يعمل من DN50 إلى DN300. ربع دورة يفتح أو يغلق الصمام. يعمل الترس الدودي من DN200 إلى DN1200. يقلل الترس القوة بمقدار 20 إلى 60 مرة.



تصميم الرقاقة يوفر المساحة والوزن
يتناسب جسم الرقاقة بين شفتي الأنابيب. لا توجد حواف إضافية خاصة بها. وهذا يجعل الصمام مضغوطًا جدًا. يزن أقل بكثير من صمام البوابة.



مقعد مطاطي ناعم يمنع التسرب
يضغط مقعد EPDM بإحكام على حافة القرص. عندما تغلق الصمام، ينضغط المطاط. يصبح الختم فقاعيًا-محكمًا. لا يمر الماء.



رافعة قابلة للقفل توقف الاستخدام غير المصرح به
يحتوي مقبض الرافعة على لوحة قفل ذات 10 أوضاع. أدخل قفلًا لقفل المقبض في أي إعداد. وهذا يمنع العبث. تبقى خطوط النار والمناطق العامة آمنة.



ذاتي-يحافظ ترس القفل على موضعه
تصميم الترس الدودي يقفل نفسه. عندما تتوقف عن إدارة العجلة اليدوية، يبقى الصمام في مكانه الذي قمت بتعيينه. لا حاجة للفرامل. لا يوجد حزام مقبض.



مقاومة التدفق المنخفض توفر الطاقة
عند فتحه بالكامل، يوضع القرص على حافة التدفق.- ويمر الماء حوله بمقاومة قليلة جدًا. تعمل المضخة الخاصة بك بجهد أقل. فاتورة الكهرباء الخاصة بك تنخفض.





تتعامل المواد ذات الأربعة مقاعد مع الوسائط الخاصة بك
EPDM للمياه والمواد الكيميائية الخفيفة. NBR للزيوت والوقود. FKM (فيتون) للحرارة العالية والسوائل العدوانية. PTFE للأحماض القوية والخدمات الغذائية.

التآكل-يعمل الطلاء المضاد للتآكل على إطالة العمر الافتراضي
نقوم بتغطية كل جسم صمام بمادة الإيبوكسي المدمجة. سمك 250 إلى 300 ميكرون. هذا يحمي من الصدأ والمواد الكيميائية والطقس.

لا حاجة إلى حشوات للتثبيت
يمتد المقعد المطاطي إلى وجوه الحافة. عندما تقوم بربط مسامير الشفة، يضغط المطاط ويغلق. لا توجد جوانات منفصلة للشراء أو التثبيت.

المحرك جاهز للأتمتة المستقبلية
الحافة العلوية تتبع معيار ISO 5211. هل تحتاج إلى الأتمتة لاحقًا؟ قم بإزالة الرافعة أو العجلة اليدوية. الترباس على المحرك الهوائي أو الكهربائي.





الخطوط الفرعية للمياه البلدية – عزل سريع للصيانة. مقبض الرافعة سريع وسهل.

محطات معالجة المياه – بين الأحواض وبنوك الترشيح. ربع دورة يسرع دورات الغسيل العكسي.

محطات معالجة مياه الصرف الصحي – مقعد EPDM يقاوم المواد الكيميائية الخاصة بمياه الصرف الصحي. اختر تشغيل الترس للخطوط الأكبر.

HVAC الماء البارد والساخن – عزل وحدات مناولة الهواء. حجم صغير يناسب الغرف الميكانيكية المزدحمة.

محطات الضخ - تصميم خفيف الوزن يجعل التركيب سهلاً. تشغيل التروس لخطوط تفريغ المضخة.

خطوط فرع الري – رافعة قابلة للقفل تمنع سرقة المياه من فروع الحقل.

خطوط اختبار الحماية من الحرائق – دورة ربع سنوية سريعة-لاختبارات المضخات الشهرية. مقبض قابل للقفل يلبي الكود.

مياه التبريد الصناعية - مقاومة التدفق المنخفضة توفر طاقة الضخ. رافعة أو تروس حسب الحاجة.

خطوط الهواء المضغوط - مقعد EPDM يعمل بشكل جيد للهواء. مقبض رافعة لعزل الأداة بسرعة.

خطوط جرعات المواد الكيميائية - اختر مقعد FKM أو PTFE. صمامات DN50 صغيرة لجرعات دقيقة.

تجهيز الأغذية Washdown - مقعد PTFE لملامسة الطعام. قرص من الفولاذ المقاوم للصدأ للنظافة.





ميزة	فراشة الويفر اليدوية	صمام البوابة	صمام الكرة
وقت العملية	2 ثانية (الرافعة) أو 10 دورات (الترس)	30+ دورة	2 ثانية
وزن	17 كجم (الرافعة) إلى 27 كجم (الترس)	80+ كجم	40+ كجم
طول مثبت	60 ملم	300+ ملم	150+ ملم
الحشيات اللازمة	لا	نعم	نعم
قابل للقفل	نعم (قياسي)	لا	خياري
مقاومة التدفق	منخفض جدًا	عالي	قليل
يكلف	قليل	عالي	أعلى



اختر مقبض الرافعة من أجل:

DN50 إلى DN300

عملية نادرة

تشغيل الخدمة-وإيقافها (ليس تقييدًا دقيقًا)

ميزانية منخفضة

اختر العتاد الدودي من أجل:

DN200 إلى DN1200

عملية متكررة

التحكم الدقيق في التدفق (الاختناق)

الضغط العالي (PN16 وما فوق)

القفل الذاتي-مطلوب





معيار	نِطَاق
آيزو 5752 / إن 593	أبعاد الوجه-ل-الوجه (رقاقة السلسلة 20)
أبي 609	تصميم صمام الفراشة وأبعاده واختباره
أنسي B16.1 / B16.5	أبعاد شفة للتزاوج الشفاه
ايزو 5208	متطلبات اختبار الختم (المعدل أ=تسرب صفر)
ايزو 5211	أبعاد تركيب الحافة العلوية للمحركات
إن 14901	طلاء الايبوكسي لصمامات حديد الدكتايل



ملحوظة: يمكن تخصيص المواد والمعايير حسب متطلبات المشروع.





القفل (غير مرفق) – يتم تركيبه من خلال لوحة قفل الرافعة . 3/8 بوصة (10 مم) كحد أقصى. أنت تقوم بتوفير القفل.

مقبض ذراع من الفولاذ المقاوم للصدأ – لمعالجة الأغذية والبيئات المسببة للتآكل. لا الصدأ. سهل التنظيف.

مقبض رافعة ممتد – للصمامات الموجودة في الحفر. يمتد المقبض لأعلى 300 مم أو 500 مم.

عجلة يدوية قابلة للقفل (للعتاد) - أضف غلق بمشبك إلى محور العجلة اليدوية. قفل الصمام في أي موقف.

عمود العجلة اليدوية الممتد (للعتاد) – للحفر العميقة. يمتد العمود إلى مستوى الأرض. 1م، أو 2 م، أو مخصص.

مشغل العجلة المتسلسلة (للعتاد) – للصمامات العلوية. السلسلة تتدلى. سحب السلسلة للتشغيل.





اختبار إحكام الهواء -(معدل ISO 5208 أ - تسرب صفر):

إغلاق الصمام بالكامل. تطبيق 0.6 بار الهواء. غمر في الماء. راقب الفقاعات لمدة 60 ثانية.

النتيجة: لا توجد فقاعات=صفر تسرب. هذا هو الاختبار الأكثر صرامة.

اختبار المقعد الهيدروستاتيكي (الضغط العالي):

إغلاق الصمام بالكامل. استخدم ضغطًا مقننًا بمقدار 1.1x مع الماء (PN16 → 17.6 بار). عقد 60 ثانية.

النتيجة: عدم السماح بالتسرب.

اختبار القشرة الهيدروستاتيكي (قوة الجسم):

فتح الصمام جزئيا. املأ الجسم بالماء. قم بتطبيق ضغط مقدر بمقدار 1.5x (PN16 → 24 بار). عقد 60 ثانية.

النتيجة: لا يوجد ماء من خلال الجسم أو القرص أو أختام الجذع.

اختبار وظيفة المشغل:

الرافعة: تعمل من الإغلاق إلى الفتح. تحقق من الحركة السلسة. التحقق من لوحة القفل.

الترس: أدر العجلة اليدوية بالكامل. يتحول العد. تحقق من التشغيل السلس. تحقق من القفل الذاتي-.

اختبار سمك الطلاء:

قياس الايبوكسي في ست نقاط. الحد الأدنى 250 ميكرون. الحد الأقصى 350 ميكرون.

التحقق من المواد:

تحقق من شهادات المطحنة للجسم والقرص والساق والمقعد.
